一、共用接地系统设计
采用联合接地方式，接地电阻≤1Ω。接地系统由以下部分组成：
- 基础接地极：利用建筑基础钢筋作为自然接地体
- 人工接地极：增设50×50×5mm镀铜接地棒，间距5m
- 接地干线：30×3mm紫铜排环形敷设

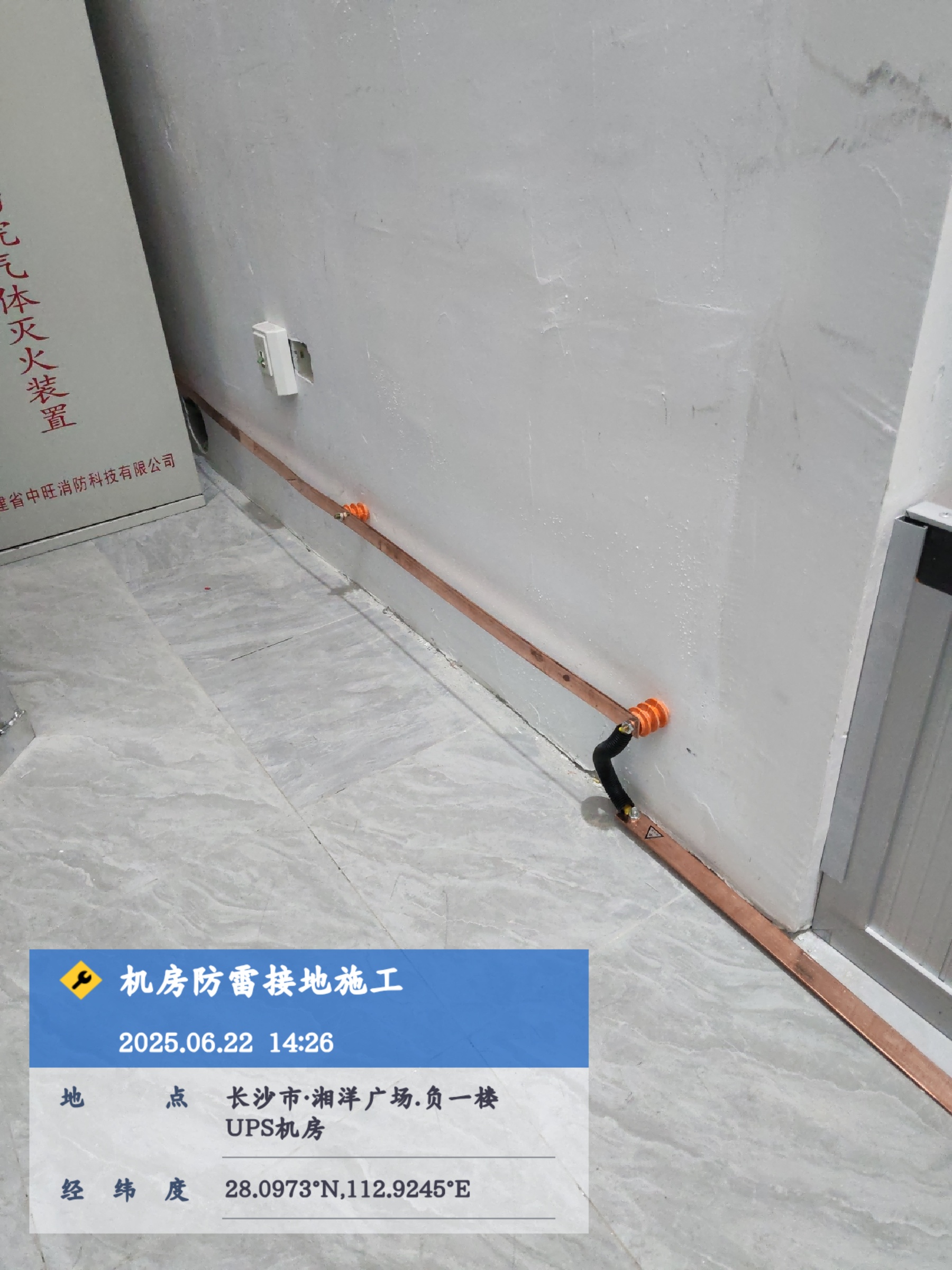

图1：机房环形接地干线安装施工（30×3mm紫铜排）
二、等电位连接系统
2.1 MEB总等电位连接
在机房入口处设置MEB箱，采用TMY-40×4铜排与下列导体连接：

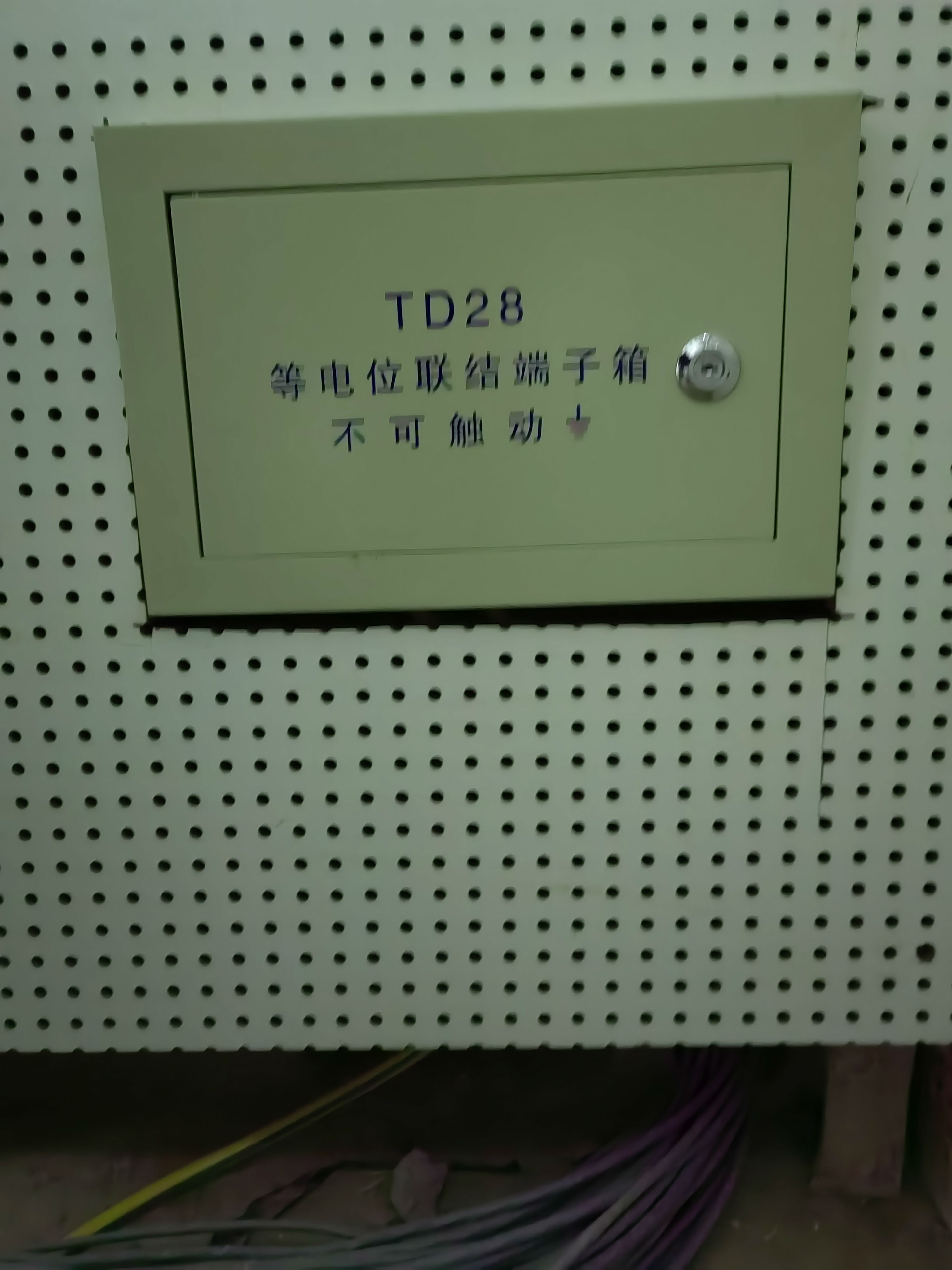

图2：MEB总等电位连接箱安装完成效果
2.2 局部等电位连接
机房内设置LEB均压环：
- 沿墙面敷设30×3mm铜排，距地0.3m
- 设备机柜底座采用16mm2多股铜线与均压环连接
- 金属门窗、桥架等每5m做等电位连接

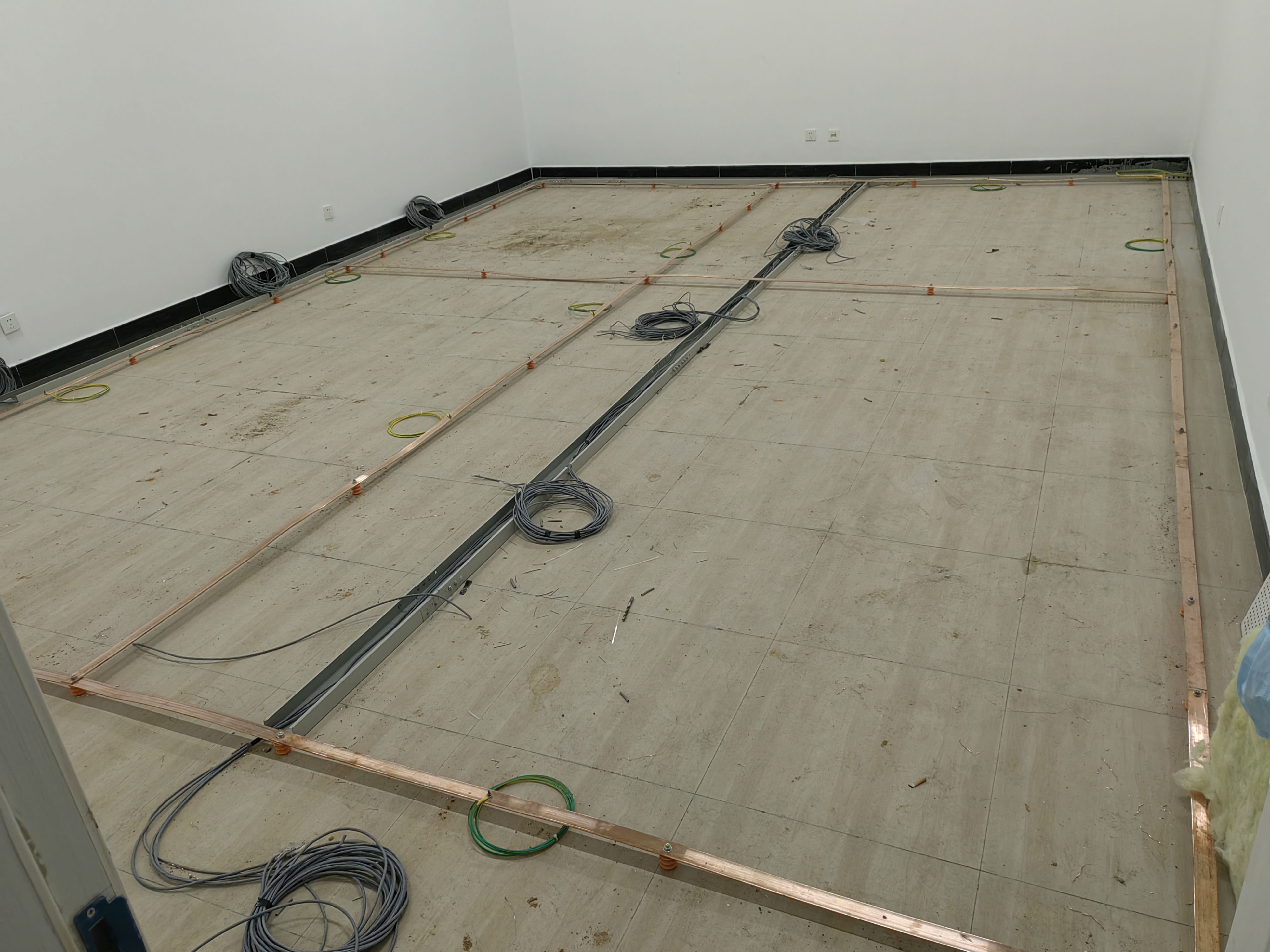

图3：机房局部等电位均压环铜排安装细节
三、配电系统浪涌防护
3.1 三级防护体系
| 防护级别 | 安装位置 | 技术参数 | 接线方式 |
|---|
| 第一级 | 总配电柜 | Imax≥100kA(10/350μs) | 并联 |
| 第二级 | UPS输入柜 | In≥40kA(8/20μs) | 并联 |
| 第三级 | 设备前端 | Uc≤1.5kV | 串联 |

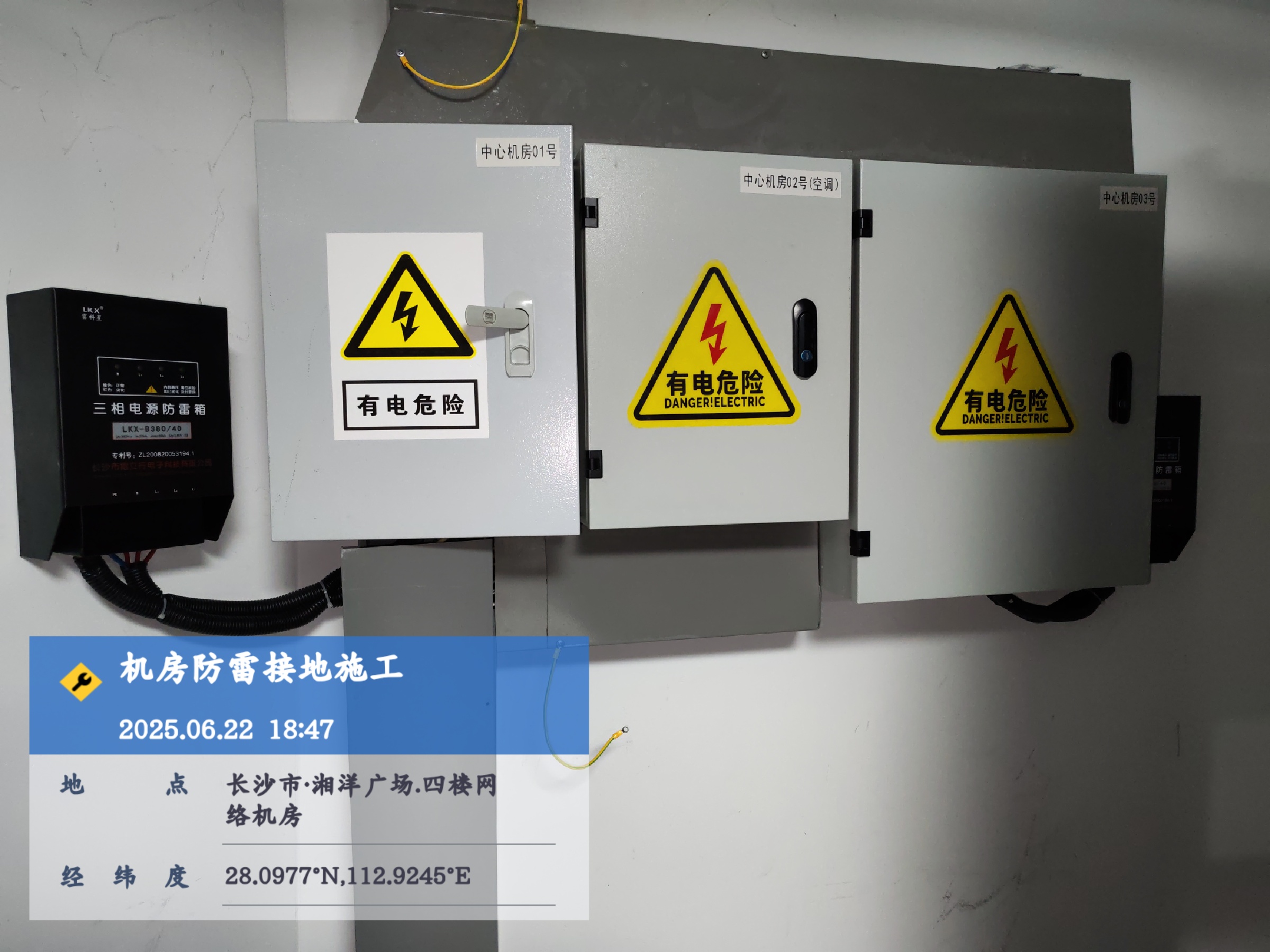

图4：配电柜内三级浪涌保护器(SPD)安装实例
3.2 关键防护措施
- SPD前端串接32A熔断器
- 接地线长度≤0.5m，平直敷设
- UPS输出端加装隔离变压器
- 所有SPD状态纳入动环监控
四、系统测试与验收
验收测试数据：
- 接地电阻：0.82Ω（摇表测量）
- 过渡电阻：<0.03Ω（等电位连接测试）
- 绝缘电阻：>5MΩ（SPD模块测试）
图5：使用接地电阻测试仪进行现场测量
五、实施要点总结
- 共用接地系统应优先利用自然接地体
- 等电位连接网络应形成"法拉第笼"结构
- 浪涌防护需考虑能量协调配合
- 所有连接点应做防腐处理
