电气防雷接地工程工艺做法图集
发表时间:2022-03-09     阅读次数:     字体:【

1、基础底板防雷接地做法(1)

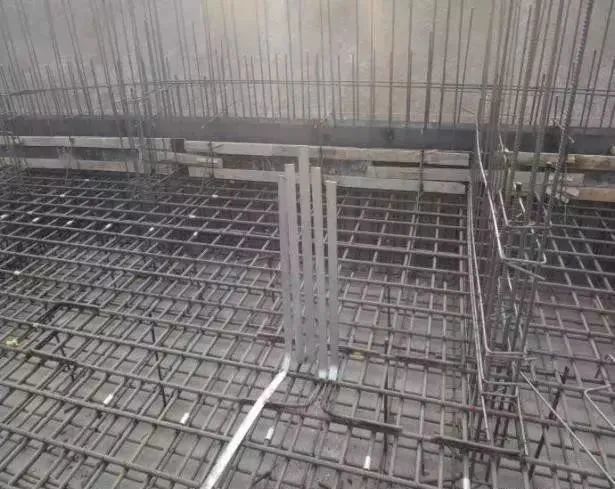

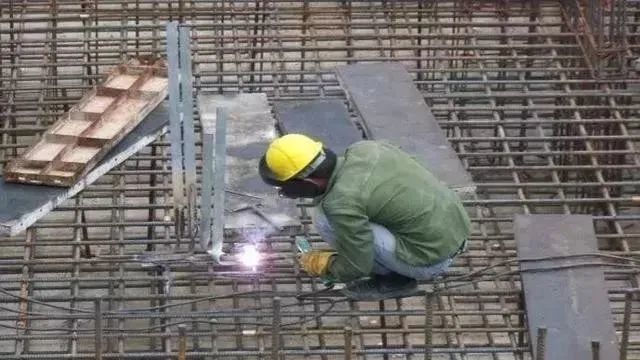

自然接地体利用结构基础底板纵横主筋的上下两层中,不小于φ16 两根主筋通常焊成的基础接地网。

采用不小于φ12 镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。

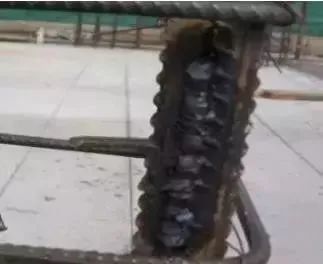

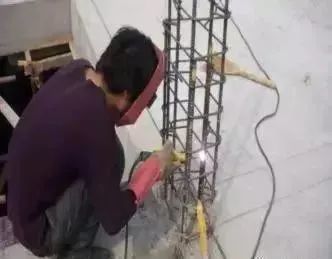

钢筋搭接焊接长度不小于圆钢直径的 6 倍,且双面施焊。

焊接部位达不到双面焊要求时,单面焊接长度不小于圆钢直径的 12 倍。

2、基础底板防雷接地做法(2)

基础底板主筋小于 C16 时,采用 L40*4 镀锌扁钢,焊成基础接地网。

扁钢搭接焊长度不小于扁钢宽度的 2 倍,且三面施焊。

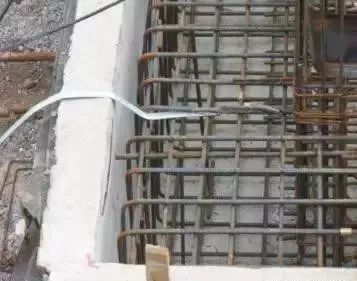

采用 40*4 镀锌扁钢,预留室外人工接地极。

3、总等电位联结做法

电源重复接地、电气设备的保护接地,弱电设备的工作接地等采用 L40*4 镀锌扁钢共用统一联结,作为变配电室内总等电位。

4、局部等电位做法(1)

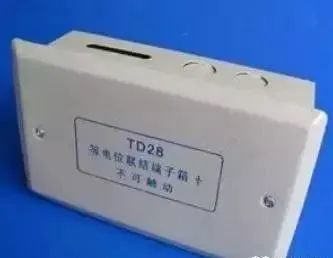

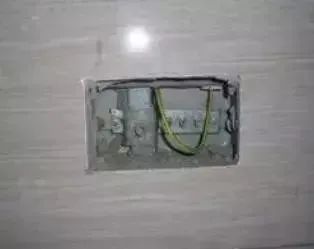

局部等电位预埋采用专用等电位带有接线端子排接线盒。

采用 25*3 镀锌扁钢与结构梁筋焊接,镀锌扁钢进入盒内 2/3 长度。

等电位端子排与卫生间内最近的插座 PE 线连接。

5、局部等电位做法(2)

等电位预埋严格按照 02D501-2 图集做法施工。

6、局部等电位接地连接(1)

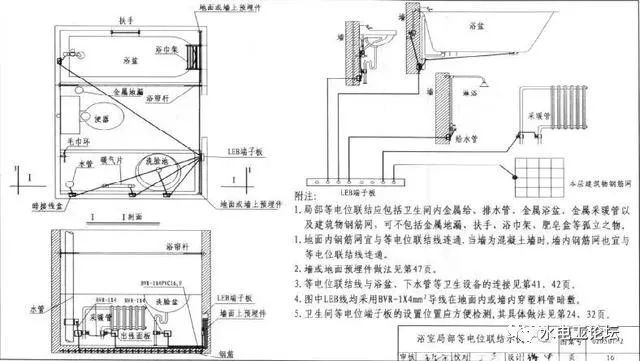

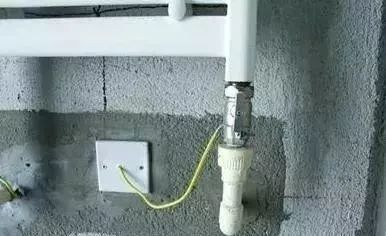

洗脸盆排水管与局部等电位采用双色软铜线连接。

7、局部等电位接地连接(2)

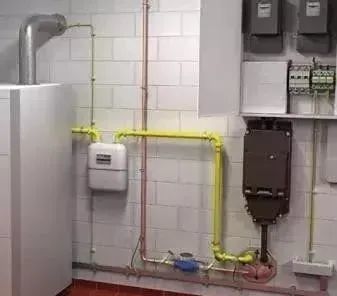

由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。

引至各防雷接地点采用双色软导线烫锡后,采用接地卡与设备压接。

8、防雷测试箱预留做法

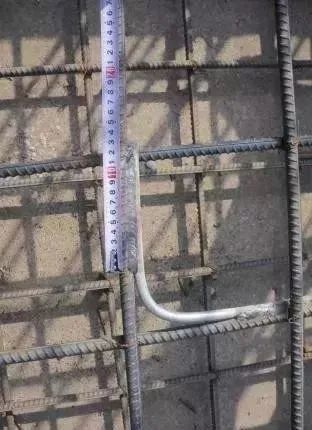

防雷测试点由避雷引下线钢筋引出,采用 40*4 镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。

外墙装修时,距室外地坪以上 0.5米处安装接地测试箱。

9、避雷引下线做法

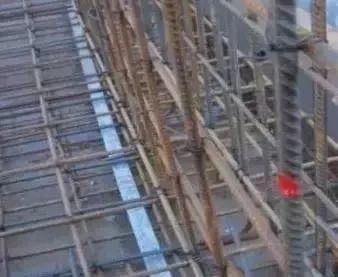

防雷引下线结构柱筋,在每层做出明显标记。

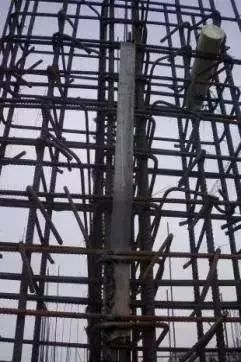

防雷引下线利用建筑物内构造柱不小于 C16 两根或四根不小于 C10 对角主筋作引下线,间距不大于 25m。

钢筋搭接焊长度为钢筋直径的 6 倍双面施焊,且清除焊渣。

10、配电箱(柜)安装接地做法

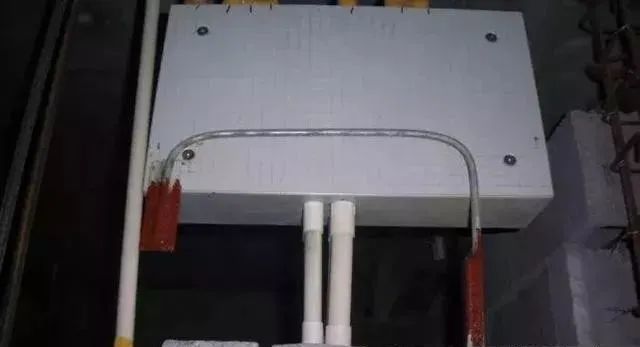

配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接,顺方向焊接,焊接长度不小于圆钢直径的 6 倍,焊接处涂刷防锈漆。

配电柜接地与预留接地镀锌扁钢与基座槽钢焊接。

11、避雷带做法(1)

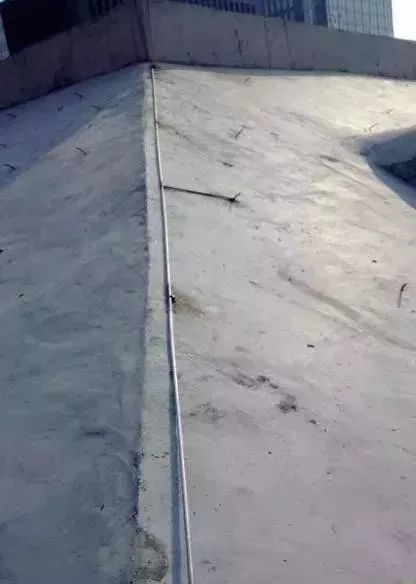

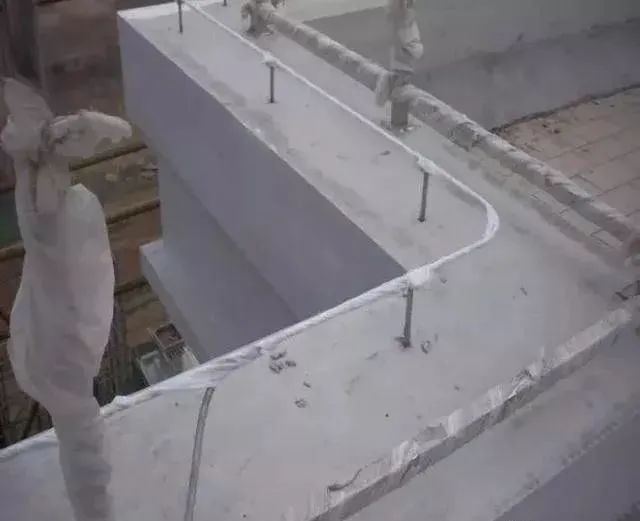

屋面暗敷设避雷带采用φ12 镀锌圆钢,与预留引上线圆钢采用搭接焊,搭接焊长度不小于圆钢直径的 6 倍,且双面施焊。

焊接处涂刷防锈漆。

12、避雷带做法(2)

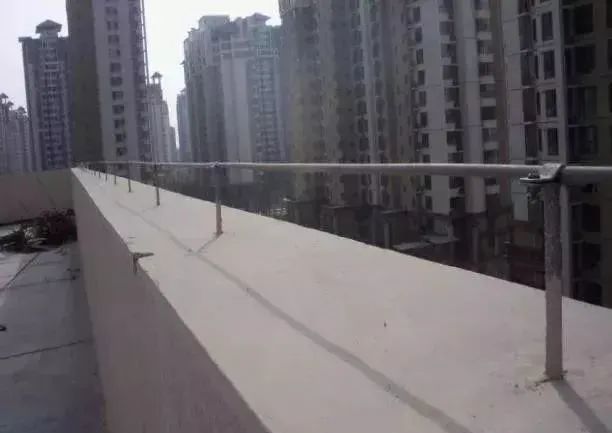

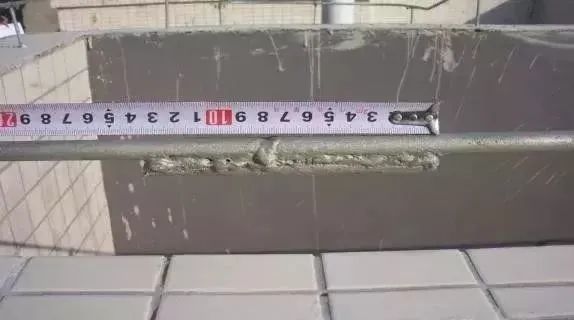

屋面明敷避雷带采用φ10 镀锌圆钢敷设,与预留引上线圆钢采用搭接焊,搭接焊长度不小于圆钢直径的 6倍。

避雷带水平连接时,采用对接焊,下附不小于圆钢直径中心对节点,分别 6 倍长圆钢,且双面施焊。

避雷带高度为 100~120mm 紧固螺丝及垫片齐全。

焊接处涂刷防锈漆。

13、避雷带做法(3)

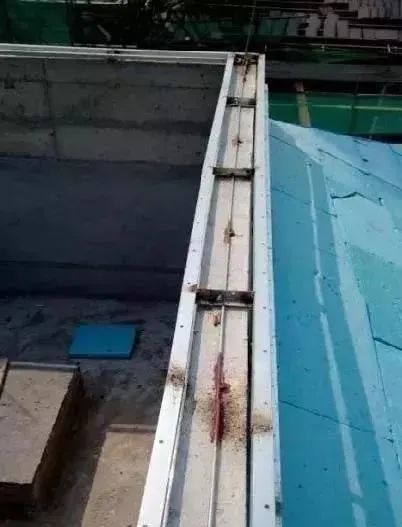

做喷涂外墙面避雷带,在喷涂前用塑料薄膜做好保护。

14、避雷带做法(4)

避雷带调整顺直、固定完成后统一涂刷银粉漆两道。

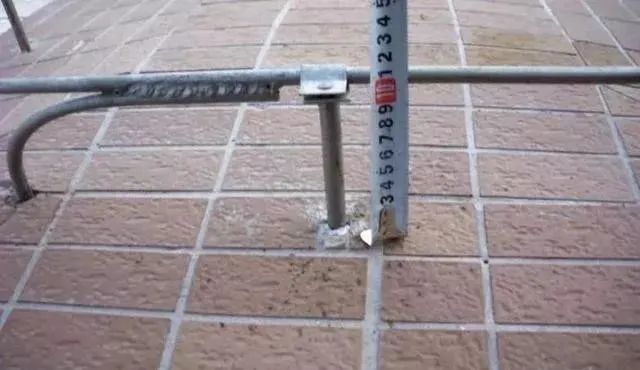

避雷带固定卡间距为 1000mm,转角处间距不大于 500mm;各支架间距布置均匀。

15、避雷带做法(5)

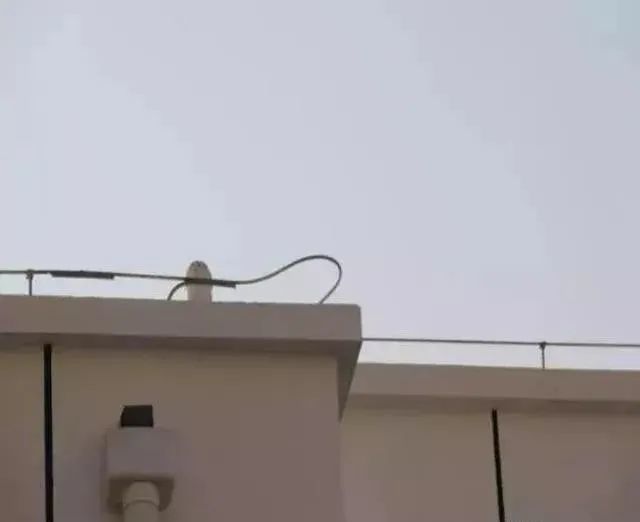

为达到防雷全部覆盖,避雷带在阳角部位应做成Ω弯形式。

变形缝位置做伸缩处理,屋面金属物必须做接地连接。

16、避雷带做法(6)

斜屋面避雷带安装。固定支架钻孔注意屋面瓦,不得击碎。

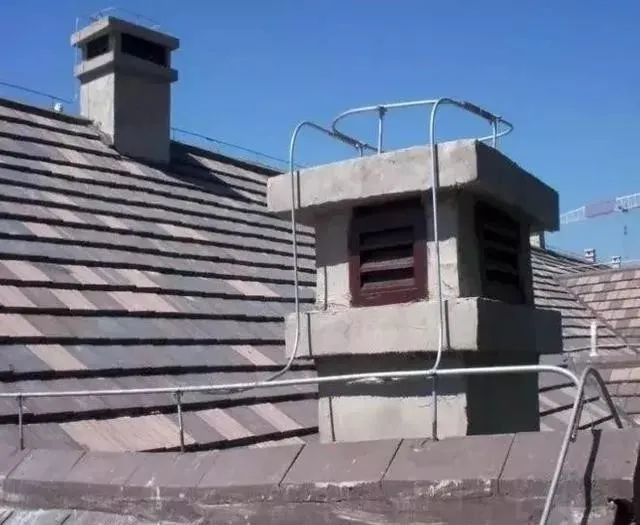

突出屋面建筑物避雷带安装。

17、避雷带做法(7)

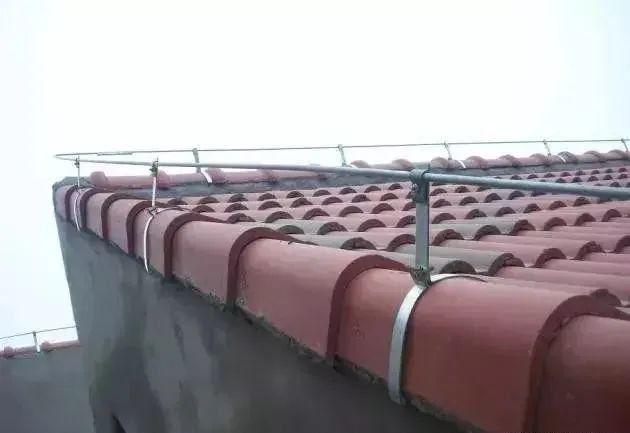

斜屋面避雷带安装,屋脊瓦处采用扁钢固定卡,避免钻孔击碎屋面瓦。

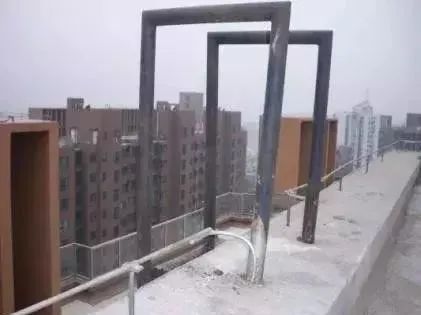

18、屋面爬梯与避雷带连接做法

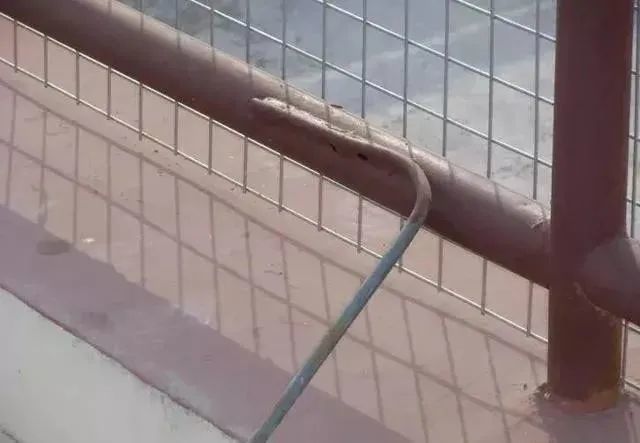

屋面金属爬梯处避雷带安装,在上人处断开或直接敷设于结构面上。

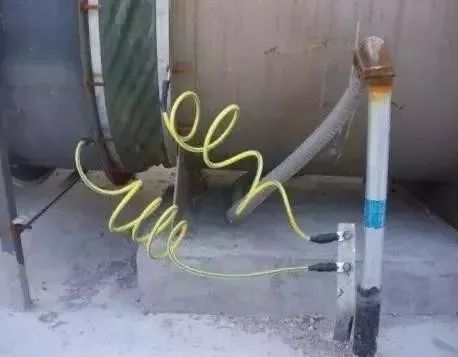

19、设备基座与金属物接地做法

电气设备不带电的金属外壳与接地装置(接地极)之间做可靠的电气连接。

屋面金属物做可靠接地连接。

20、总等电位箱安装做法

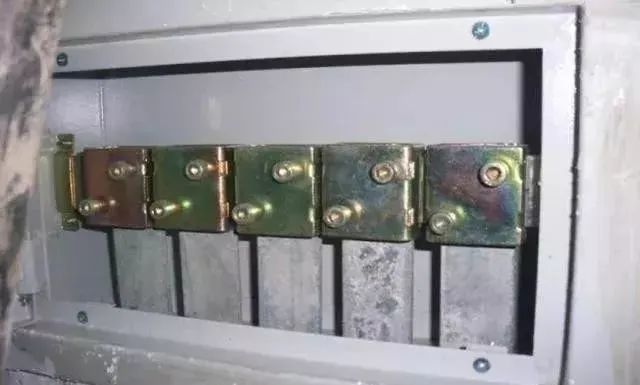

总等电位箱内端子排采用专用端子卡联结、紧固,箱门安装紧贴于墙面。

21、防雷测试箱安装做法

室外防雷测试箱采用专用箱,带有接地测试标,箱门安装紧贴于墙面。
