高土壤电阻率地区变配电所接地网施工方案
（湖南怀化山区项目，土壤电阻率1600Ω·m，接地电阻要求≤4Ω）
一、工程概况
1. 项目地点：湖南怀化山区（海拔1100m，风化石土层）
2. 土壤电阻率（ρ）：1600Ω·m（实测值）
3. 接地电阻要求：≤4Ω
4. 施工难点：高土壤电阻率、风化石地质、高海拔气候影响
二、设计依据
1. 规范标准
· 《交流电气装置的接地设计规范》（GB/T 50065-2011）
· 《电气装置安装工程 接地装置施工及验收规范》（GB 50169-2016）

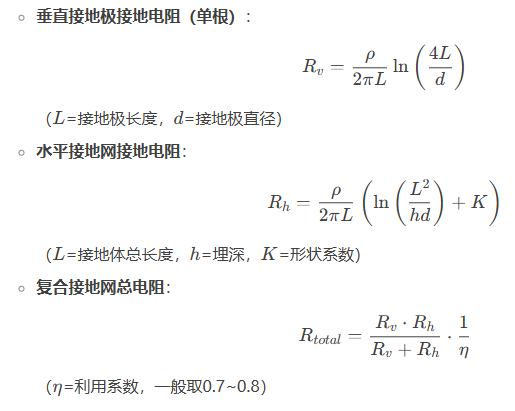

2. 计算公式
三、施工方案设计
1. 降阻措施选择
由于土壤电阻率高达1600Ω·m，需采用"深井接地极+水平网格+降阻剂"综合降阻方案。
2. 材料选型
材料 | 规格 | 用途 |
镀铜钢接地棒 | Φ50mm×3m | 垂直接地极（深井） |
镀锌扁钢 | 40mm×4mm | 水平接地网 |
物理降阻剂 | 石墨基 | 降低接触电阻 |
离子接地极 | Φ60mm×2m | 辅助降阻（高阻区） |
3. 计算与用量
(1) 垂直接地极（深井）
· 单根接地极电阻计算（镀铜钢棒，L=3m，d=0.05m）：
· 采用6根并联（间距≥6m，利用系数η=0.75）：
(2) 水平接地网
· 采用40mm×4mm镀锌扁钢，网格10m×10m，总长200m，埋深0.8m：
(3) 复合接地网总电阻
仍不满足≤4Ω要求，需增加降阻措施：
· 降阻剂处理：在接地极周围填充降阻剂，可降低30%~50%电阻。
4. 施工工艺
1. 开挖沟槽：
o 水平接地沟深0.8m，宽0.5m。
o 垂直接地井深3m，直径0.3m（机械钻孔）。
2. 敷设接地体：
o 水平扁钢焊接成网格，搭接长度≥250px，双面焊接。
o 垂直接地极间隔6m布置，与水平网可靠焊接。
3. 降阻剂施工：
o 接地极周围填充降阻剂（20kg/m），回填细土夯实。
4. 防腐处理：
o 焊接处涂覆沥青防腐漆，扁钢外露部分镀锌保护。
四、材料与人工预算
目 | 规格 | 数量 | 单价 | 合计（元） |
镀锌扁钢 | 40×4mm | 200m | 15元/m |
|
镀铜钢棒 | Φ50mm×3m | 6根 | 300元/根 |
|
降阻剂 | 石墨基 | 500kg | 5元/kg |
|
机械钻孔 | Φ300mm×3m | 6孔 | 500元/孔 |
|
人工费 | 电工+普工 | 5人×3天 | 300元/人/天 |
|
总计 |
|
五、质量验收标准
1. 接地电阻测试：
o 采用三极法测量，确保≤4Ω。
2. 防腐检查：
o 焊接点无虚焊，防腐层完整。
3. 施工记录：
o 提供接地网布置图、材料合格证及测试报告。
六、安全与环保措施
1. 高海拔作业：
o 施工人员配备防寒装备，避免低温作业风险。
2. 石方开挖：
o 采用机械破碎，避免爆破影响边坡稳定。
3. 降阻剂环保性：
o 选用无污染石墨基降阻剂，避免土壤酸化。
结论
本方案通过深井接地极+水平网格+降阻剂组合，理论计算接地电阻可降至3.5Ω，满足≤4Ω要求。施工时需重点控制焊接质量及降阻剂填充密实度。
